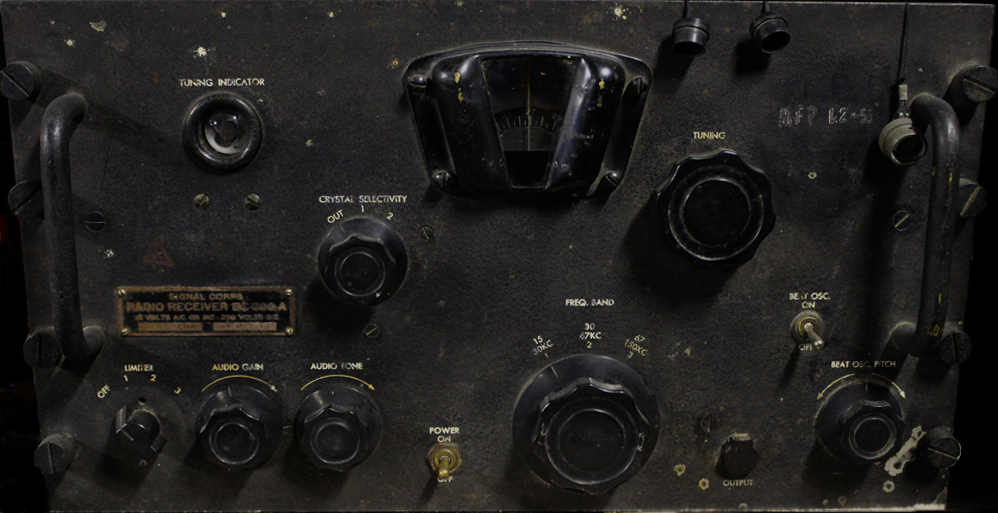

SCR-614-A / BC-969-A

SCR-614-A :

La station radio SCR‑614‑A est un ensemble de communication basse fréquence utilisé pour des missions d’écoute. Il reçoit les signaux CW et phonie en AM.

Il est principalement composé du récepteur BC‑969‑A, monté dans le boîtier CS‑109‑A, lui‑même installé sur le support FT‑411‑A.

Le poste peut être installé en rack, sur table ou sur véhicule.

L’alimentation est fournie par l’unité d’alimentation RA‑61‑A, montée sur le support FT‑414 , installé à proximité du récepteur. L'alimentation sur terrain peut être réalisée par un générateur PE-223 ou par des batteries.


Caractéristiques du récepteur BC-969-A :

3 Bandes de Fréquences :
         - 1ere  bande : 15 à 30 Kcycles
         - 2nd    bande : 30 à 67.5 Kcycles
         - 3eme bande : 67.5 à 150 Kcycles

Dimensions avec support :

Longueur : 21¼ pouces

Hauteur : 12¼ pouces

Profondeur : 17⅛ pouces
Poids : 78,1 livres / 35,4 kgs

Caractéristiques de l'alimentation RA-61 :

Tensions d'entrée : 115V ou 230V

Dimensions avec support :

Longueur : 19 pouces

Hauteur : 5⅝ pouces

Profondeur : 14 pouces
Poids (avec les câbles CD‑872 et CD‑873) : 63,7 livres / 28,9 kgs

Manuel TM11-873 téléchargeable dans les documentations
